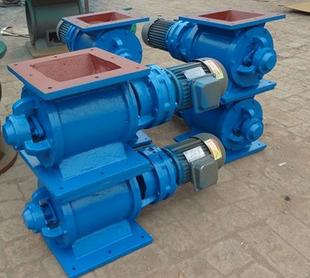

剛性葉輪給料機詳細介紹
一、剛性葉輪給料機概述
剛性葉輪給料機，適用于發電廠、水泥廠、化工廠等行業輸送配料系統中，作為輸送干燥粉狀物料時鎖氣或定量給料用，也可用于除塵器及空氣予熱器的灰斗下出灰，其結構簡單，性能穩定，操作維修方便，是輸送、卸料、配料系統中理想的配套件。
二、剛性葉輪給料機結構及工作原理
剛性葉輪給料機由帶格室旋轉葉輪、機體、及新型擺線針輪減速電動機等部分組成，體積小，工作可靠，密封及耐磨性能好，剛性葉輪給料機工作原理，當葉輪由傳動機構驅動在機體內旋轉時，上部分離器（或料斗）落下的粉粒物料便由進料口進入葉輪格室，并隨著葉輪的轉動而被送至卸料口排出，在整個工作過程中，能連續定量供料和卸料。
三、 剛性葉輪給料機的特點
剛性葉輪給料機的葉輪有彈性，密封性好，消除了葉輪卡住的現像，軸承在閥體外側，物料顆粒不直接與減速機接觸，這樣延長了卸料器的使用壽命，維修也方便。不銹鋼材質的殼體，防腐蝕,硬度高,不易粘連，易輸送藥材食品以及類物料。生產的大型60型電動卸料器電機采用4KW變頻電機配5號減速機，速比可自由調節。
(1)通過采用行星轉動原理，輸入輸出軸在同一軸線上，而且有與電機直連一體的獨特性，因而結構緊湊、造型美觀新穎，體積小，重量輕。
(2)運轉可靠平穩、噪音小、故障低、壽命長，齒合件采用軸承鋼。使用性能好、耐磨性高。
(3)軸承、齒箱、遠離閥體，避免高溫、灰塵的影響，前后端蓋密封性能好，防止灰塵外泄，延長機件、潤滑系統的使用壽命。
(4)本機具有過載能力強，耐沖擊慣性力矩小，適用于啟動頻繁和反正轉。
(5)用戶如需特殊規格，液動、鏈輪傳動等卸料器，可與本廠聯系，均可制做。
GY型剛性葉輪式給料機技術參數：|
型號規格 |
生產能力 |
葉輪轉速 |
進出料口尺寸 長×寬 |
擺線針輪減速電動機 |
重量 不含驅動裝置部分 |
||
|
型號 |
功率 |
轉速（r/min） |
|||||
|
GY-ф200×200 |
7 |
34 |
200×200 |
BLY18-43 |
1.1 |
34 |
67 |
|
GY-ф200×300 |
10 |
34 |
200×300 |
BLY18-43 |
1.1 |
34 |
77 |
|
GY-ф300×300 |
23 |
34 |
300×300 |
BLY18-43 |
1.1 |
34 |
155 |
|
GY-ф300×400 |
31 |
34 |
300×400 |
BLY18-43 |
1.5 |
34 |
174 |
|
GY-ф400×400 |
53 |
34 |
400×400 |
BLY22-43 |
3 |
34 |
231 |
|
GY-ф400×500 |
67 |
34 |
400×500 |
BLY22-43 |
3 |
34 |
268 |
|
GY-ф500×500 |
106 |
34 |
500×500 |
BLY22-43 |
4 |
34 |
550 |
